Chi tiết sản phẩm
Place of Origin: Zhejiang, China
Hàng hiệu: JG
Chứng nhận: FDA certificate
Model Number: JMK
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pcs
Giá bán: USD
Packaging Details: white box
Delivery Time: in stock
Payment Terms: T/T,Western Union,MoneyGram
Supply Ability: 1000pcs
Name: |
GRUNDFOS PUMP SEAL |
Size: |
90 mm |
Application: |
GRUNDFOS Pump |
Temperature: |
-20~+150℃ |
Retainer: |
SUS304/SUS316 |
Stationary ring: |
Carbon/SIC/TC |
Name: |
GRUNDFOS PUMP SEAL |
Size: |
90 mm |
Application: |
GRUNDFOS Pump |
Temperature: |
-20~+150℃ |
Retainer: |
SUS304/SUS316 |
Stationary ring: |
Carbon/SIC/TC |

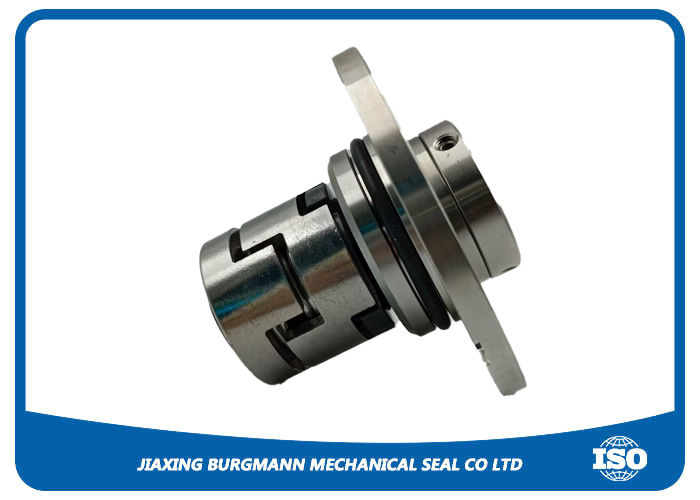

Lỗ phốt bơm Grundfos 90mm đề cập đến lắp ráp con dấu cơ khí hoặc nắp buồng con dấu được thiết kế đặc biệt cho các máy bơm nhiều giai đoạn dọc của Grundfos Cr, được thiết kế để phù hợp với con dấu trục đường kính 90mm. Thành phần quan trọng này chứa một con dấu cơ học loại hộp mực, thường có mặt silicon cacbua (SIC) so với mặt silicon cacbua (SIC) để ghép mặt cho khả năng chống mài mòn vượt trội trong việc xử lý chất lỏng sạch, có hạt hoặc chất lỏng tích cực nhẹ. Việc lắp ráp được gia công chính xác để đảm bảo căn chỉnh chính xác, đó là tối quan trọng để loại bỏ chạy trục của trục và ngăn chặn độ lệch của mặt con dấu. Nó được thiết kế để vận hành trong xếp hạng áp suất và nhiệt độ tiêu chuẩn của chuỗi bơm CR, đảm bảo khả năng tương thích đầy đủ và duy trì hiệu suất thủy lực và độ tin cậy được chỉ định bởi Grundfos. Đơn vị này là một thay thế OEM trực tiếp, đảm bảo cài đặt chính xác, tuổi thọ của con dấu tối ưu và hoạt động không rò rỉ.
| Con dấu cơ học |
| 1. Con dấu cơ khí làm mát tự động |
| 2. Hải cẩu cơ học cho máy bơm vệ sinh |
| 3. Bơm Flygt SEALS cơ học |
| 4. Con dấu cơ học gầm kim loại |
| 5. PTFE Wedge Seals |
| 6. Các con dấu cơ học vòng chữ O |
| 7. |
| 8. Hộp mực cơ khí |
| Tên sản phẩm | Bơm con dấu cơ khí phù hợp với máy bơm grundfo |
| Mục số | R. |
| Nguyên vật liệu | 1. vòng: carbon/sic/tc; 2. Vòng quay: sic/tc; 3. Người lưu giữ: SUS304/SUS316; 4. Mùa xuân: SUS304/SUS316; 5. O-ring: NBR/EPDM // PTFE |
| Trung bình | Nước, dầu và môi trường ăn mòn yếu khác |
| Nhiệt độ | -20 ~+150 ° C. |
| Áp lực | ≤0,6MPa |
| Vận tốc tuyến tính | ≤10m/s |
| Ứng dụng | Thiết bị xoay, máy bơm, máy trộn, máy khuấy và máy nén khí |
| --- Thuận lợi |
| 1. Sản phẩm chống mặc |
| 2. Hiệu ứng niêm phong vượt trội |
| 3. Ma sát thấp |
| 4. Dễ dàng thay thế |
| 5. Các nhóm QC và R & D mạnh mẽ để đảm bảo các sản phẩm chất lượng cao |
| 6. Giá nhà máy hợp lý |
| 7. Số lượng đơn hàng nhỏ được hoan nghênh |
| 8. Có thể giúp bạn phát triển thiết kế dựa trên ý tưởng của bạn |
| 9. Thông số kỹ thuật tùy chỉnh được hoan nghênh |
| 10. Đơn hàng OEM và ODM được chào đón nồng nhiệt |
| Vòng niêm phong cacbua vonfram | |
| Mật độ (G/CM3) | 14-15 |
| Độ cứng (HS) | 87-91 |
| Mô đun đàn hồi (MPA) | 608100 |
| Sức mạnh uốn cong (MPA) | 1420-2058 |
| Hệ số giãn nở nhiệt (10-6/° C) | 4,5-6.3 |
| Độ hấp thụ nhiệt (Cal/CM.S. ° C) | 0,17 |
| Sic niêm phong vòng | |
| Mật độ (G/CM3) | 3.00-3.10 |
| Độ cứng (HS) | 110-125 |
| Mô đun đàn hồi (kg/mm2) | 42*103 |
| Độ bền kéo (kg/mm2) | 28 |
| Sức mạnh uốn cong (kg/mm2) | 34 |
| Cường độ nén (kg/mm2) | 120 |
| Độ hấp thụ nhiệt (Cal/CM.S. ° C) | 0,3 |
Q1: Chức năng chính của con dấu cơ học trong bơm CR Grundfos với lỗ niêm phong 90mm là gì?
A1: Chức năng chính của con dấu cơ học là tạo ra một con dấu không có rò rỉ, không có rò rỉ giữa vỏ bơm đứng yên (vỏ con dấu hoặc tuyến) và trục quay, ngăn chất lỏng bơm thoát vào khí quyển và ngăn không khí xâm nhập vào máy bơm.
Câu 2: Vật liệu mặt con dấu tiêu chuẩn cho con dấu cơ khí của GRUNDFOS CR, và tại sao chúng được chọn?
A2: Cấu hình tiêu chuẩn cho các ứng dụng nước sạch là một cặpCarbide silicon (sic)so vớiCarbide silicon (sic). Điều này được chọn cho độ cứng đặc biệt, khả năng chống mài mòn tuyệt vời, độ dẫn nhiệt cao và trơ hóa hóa học vượt trội, đảm bảo tuổi thọ con dấu dài và hoạt động đáng tin cậy.
Câu 3: Bước chuẩn bị quan trọng trước khi cài đặt một con dấu cơ học mới vào vỏ con dấu 90mm là gì?
A3: Bước quan trọng nhất là làm sạch tỉ mỉ và kiểm tra lỗ khoan vỏ và tay áo trục. Bất kỳ vật liệu burrs, ăn mòn hoặc vật liệu đệm cũ phải được loại bỏ để đảm bảo bề mặt hoàn toàn sạch sẽ, mịn màng. Tay áo trục cũng phải được kiểm tra để ghi điểm hoặc mặc, vì bất kỳ sự không hoàn hảo nào cũng sẽ làm tổn hại đến tính toàn vẹn của con dấu.
Q4: Làm thế nào là vị trí lắp đặt trục chính xác của con dấu cơ học của hộp mực đạt được?
A4: Hộp mực được lắp ráp sẵn và đặt trước. Cài đặt chính xác đạt được bằng cách làm theo các hướng dẫn của nhà sản xuất xuống dưới hộp mực trên trục, sau đó siết chặt cổ áo kẹp. Các thiết bị cài đặt hoặc tab sau đó được gỡ bỏ và con dấu được tự động ở độ dài vận hành được thiết kế. Không cần thiết lập thủ công của nén lò xo.
Câu 5: Nguyên nhân có khả năng nhất của sự thất bại sớm, sớm của một con dấu cơ học trong ứng dụng này là gì?
A5: Nguyên nhân phổ biến nhất làmặt chệch hướngdo tuyến không đúng (vỏ con dấu) Độ phẳng hoặc biến dạng ống quá mức. Nếu tuyến 90mm không hoàn toàn bằng phẳng hoặc máy bơm bị sai lệch do căng thẳng đường ống, nó gây áp lực không đều ở mặt con dấu, khiến chúng mở nhẹ và rò rỉ, hoặc mặc sớm. Chạy khô, dẫn đến kiểm tra nhiệt của các mặt con dấu, là một nguyên nhân chính khác.
