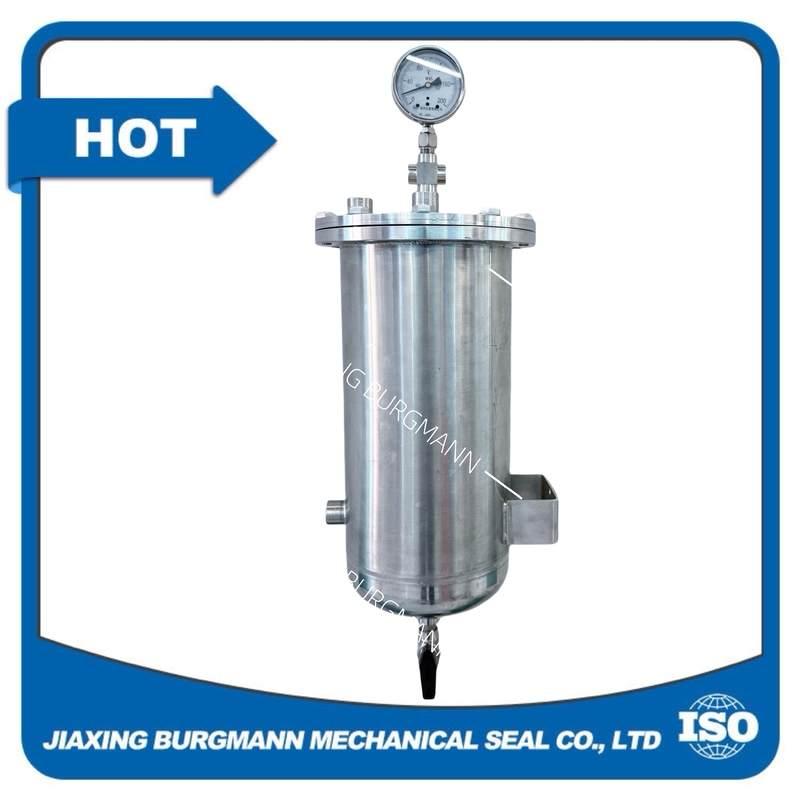

304/316 API Plan 53 Hệ thống phụ trợ niêm phong cơ học cho công nghiệp

Hệ thống phụ trợ niêm phong cơ học PI Plan 53được thiết kế cho các niêm phong cơ học hai áp suất, cung cấp chất lỏng rào cản sạch, làm mát ở áp suất cao hơn so với buồng niêm phong bơm để đảm bảo không phát thải chất lỏng quy trình.Nó chủ yếu bao gồm ba loại phụ sau::

- API kế hoạch 53A: Nó sử dụng một khí bên ngoài - bình chứa cách ly áp suất để cung cấp chất lỏng cách ly sạch vào buồng niêm phong.và áp suất của chất lỏng cách ly được điều khiển bởi một bộ điều chỉnh khí bên ngoàiÁp suất của buồng niêm phong bên ngoài nên cao hơn 0,14 - 0,17 MPa so với môi trường niêm phong. Nó có một hệ thống đường ống bên ngoài đơn giản và được sử dụng rộng rãi,nhưng khí áp lực trực tiếp hoạt động trên chất lỏng cách ly, có thể gây ra khí hòa tan trong chất lỏng và ảnh hưởng đến hoạt động của niêm phong.

- API Plan 53B: Nó áp lực hệ thống lưu thông chất lỏng niêm phong thông qua một loại bàng quang - thiết bị tăng áp lực, và sau đó lưu thông nó thông qua một máy bơm.Nhiệt được loại bỏ bằng cách làm mát bằng không khí hoặc làm mát bằng nước. Áp lực của bàng quang - loại áp lực - tăng thiết bị được cung cấp bởi một bàng quang bên trong - thổi phồng. nó giải quyết vấn đề của khí - cách ly chất lỏng trong kế hoạch 53A,và có thể bù đắp một mức độ nhất định khi chất lỏng cách ly rò rỉ.

- Kế hoạch API 53C: Chất lỏng cách ly được áp suất gián tiếp bởi môi trường thông qua một bể tăng áp, được sử dụng trong điều kiện làm việc khi áp suất của môi trường dao động rất nhiều.Các bình tăng áp suất là một bộ sưu tập kiểu pistonHệ thống xả tích hợp - thiết kế sử dụng vòng bơm tại niêm phong để cung cấp năng lượng để tự động áp suất chất lỏng cách ly.Hệ thống lọc nước được thiết kế tách ra làm mát chất lỏng cách ly trong bình làm mát và sau đó lưu thông nó vào buồng niêm phong để làm mát và rửa, và thực hiện áp suất tự động của chất lỏng cách ly thông qua một ống nhánh kết nối với phần trên của piston áp suất.
