1. Tổng quan

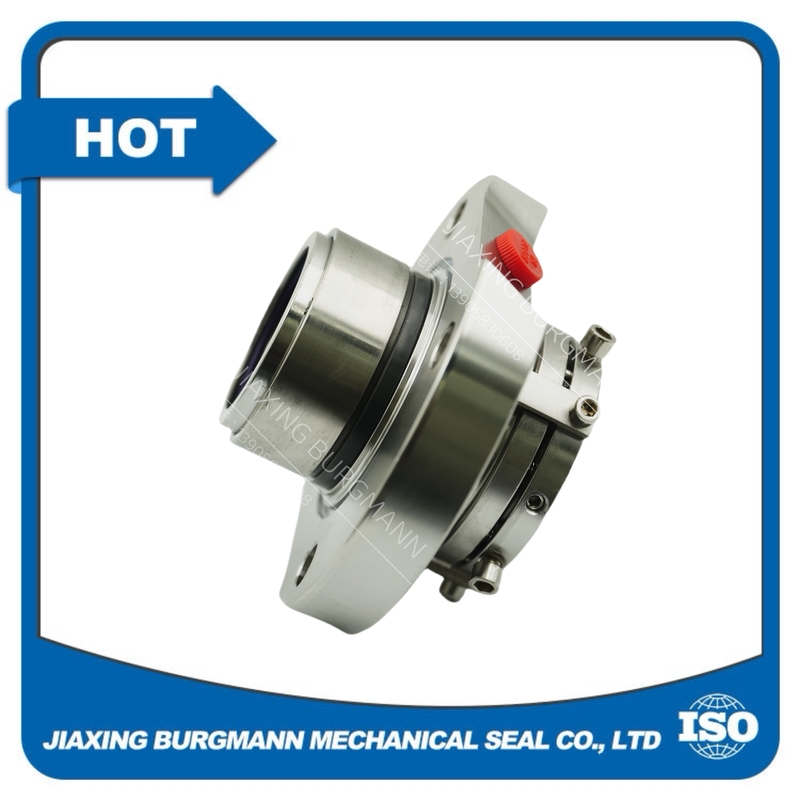

Biểu chế nắp mặt hai đầu là một thiết bị niêm phong hiệu quả và đáng tin cậy được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau.nó có hai bộ mặt niêm phongLoại niêm phong cơ học này được lắp ráp sẵn thành một đơn vị hoàn chỉnh trong nhà máy, làm cho việc lắp đặt trên thiết bị nhanh chóng và dễ dàng,và giảm đáng kể lỗi cài đặt và quá trình gỡ lỗi tốn thời gian.
2Các đặc điểm cấu trúc
2.1 Hai mặt niêm phong
Tính năng nổi bật nhất của niêm phong cơ học hộp mực hai đầu là sự hiện diện của hai mặt niêm phong.Mặt kín bên trong tiếp xúc trực tiếp với môi trường bơm, trong khi mặt niêm phong bên ngoài chủ yếu được sử dụng để ngăn chặn rò rỉ của môi trường bên trong vào môi trường bên ngoài hoặc để cô lập môi trường bơm khỏi các chất ăn mòn hoặc có hại bên ngoài.
2.2 Thiết kế hộp đạn
Nó áp dụng thiết kế hộp mực, có nghĩa là tất cả các thành phần, bao gồm mặt niêm phong, suối, vòng O và cơ chế truyền động, được lắp ráp sẵn thành một đơn vị hộp mực duy nhất.Thiết kế này cho phép thay thế dễ dàng trong toàn bộ, cải thiện hiệu quả bảo trì. Cấu trúc hộp đạn cũng cung cấp bảo vệ tốt hơn cho các thành phần bên trong, giảm tác động của các yếu tố bên ngoài đối với hiệu suất niêm phong.
2.3 Cơ chế bồi thường mùa xuân
Cơ chế bù đắp mùa xuân tích hợp có thể tự động điều chỉnh áp suất tiếp xúc giữa các mặt niêm phong.mùa xuân có thể đẩy vòng tròn di chuyển để di chuyển theo trục, duy trì lực niêm phong thích hợp và đảm bảo hoạt động đáng tin cậy lâu dài của niêm phong cơ học.
3Nguyên tắc làm việc
Các mặt hai đầu hộp mốc niêm phong cơ học hoạt động dựa trên nguyên tắc hình thành một tấm chất lỏng mỏng giữa hai mặt niêm phong.các vòng động và tĩnh trong niêm phong cơ học xoay tương đối. Lực của lò xo ép vòng động chống lại vòng tĩnh, và một áp suất nhất định được duy trì giữa hai mặt niêm phong.hoạt động như một chất bôi trơn để giảm ma sát và mòn giữa các mặt niêm phongTrong trường hợp niêm phong mặt hai đầu, hai bộ mặt niêm phong hoạt động phối hợp.Mặt niêm phong bên trong niêm phong môi trường bên trong thiết bị, và mặt niêm phong bên ngoài, kết hợp với một chất lỏng rào cản thích hợp (nếu được sử dụng),tăng cường hiệu ứng niêm phong và ngăn không cho môi trường rò rỉ ra bên ngoài hoặc các chất gây ô nhiễm bên ngoài xâm nhập vào thiết bị.
4. Các thông số chính
4.1 Đánh giá áp suất
- Áp suất hoạt động tối đa: Thông thường dao động từ 0,1 MPa đến 5 MPa. Các mô hình áp suất cao có thể đạt đến 10 MPa hoặc thậm chí cao hơn, tùy thuộc vào các yêu cầu thiết kế và ứng dụng cụ thể.
- Tác suất khác nhau: Sự khác biệt áp suất giữa hai mặt của mặt niêm phong phải nằm trong phạm vi được chỉ định để đảm bảo hoạt động bình thường của niêm phong cơ học.Nó được thiết kế để chịu được một sự khác biệt áp suất nhất định để ngăn chặn sự cố của cấu trúc niêm phong do sự khác biệt áp suất quá mức.
4.2 Phạm vi nhiệt độ
- Giới hạn nhiệt độ thấp: Nó thường có thể hoạt động ở nhiệt độ thấp đến -40 ° C, và các vật liệu và thiết kế đặc biệt có thể cho phép nó hoạt động trong môi trường nhiệt độ thấp hơn, chẳng hạn như -196 ° C cho các ứng dụng lạnh.
- Giới hạn nhiệt độ cao: Đối với các ứng dụng chung, giới hạn nhiệt độ trên là khoảng 200 °C. Tuy nhiên, với việc sử dụng vật liệu chống nhiệt độ cao và các biện pháp làm mát,nó có thể được sử dụng trong môi trường có nhiệt độ lên đến 400 °C hoặc cao hơn.
4.3 Điểm số tốc độ
- Tốc độ quay tối đa: Thông thường, nó có thể xử lý tốc độ quay từ 500 rpm đến 5000 rpm. Các mô hình tốc độ cao có sẵn cho các ứng dụng đòi hỏi tốc độ quay cao hơn, chẳng hạn như một số máy bơm ly tâm tốc độ cao,và có thể đạt tốc độ lên đến 10.000 rpm.
4.4 Chiều kính trục
- Phạm vi đường kính trục áp dụng: Thông thường, nó có thể được sử dụng cho trục có đường kính từ 10 mm đến 200 mm. Các mô hình khác nhau được thiết kế để phù hợp với đường kính trục khác nhau để đáp ứng nhu cầu của các thiết bị khác nhau.
4.5 Chọn vật liệu
- Vật liệu niêm phong mặt: Các vật liệu phổ biến bao gồm silicon carbide (SiC), tungsten carbide (WC) và carbon graphite.làm cho nó phù hợp với các ứng dụng tốc độ cao và áp suất cao. Tungsten carbide cũng có khả năng chống mòn tuyệt vời và sức mạnh cơ học. Carbon graphite có tính chất tự bôi trơn tốt,có lợi cho việc giảm ma sát và hao mòn giữa các mặt niêm phong.
- Vật liệu Elastomer: Các vòng O và các thành phần elastomer khác thường được làm bằng vật liệu như cao su nitrile (NBR), cao su fluor (FKM) và cao su monomer ethylene propylene diene (EPDM).NBR phù hợp với các phương tiện truyền thông dựa trên dầu chung, FKM có khả năng chống nhiệt độ cao, hóa chất và dầu, và EPDM chủ yếu được sử dụng trong các ứng dụng liên quan đến nước và hơi nước.
5Các lĩnh vực ứng dụng
5.1 Ngành công nghiệp hóa dầu
Trong ngành hóa dầu, nó được sử dụng trong máy bơm, lò phản ứng và máy nén để niêm phong các môi trường ăn mòn, dễ cháy và nổ khác nhau, chẳng hạn như hydrocarbon, axit và kiềm.Cấu trúc niêm phong hàng rào hai có thể ngăn chặn hiệu quả rò rỉ của môi trường nguy hiểm, đảm bảo an toàn sản xuất và bảo vệ môi trường.
5.2 Công nghiệp dược phẩm
Trong sản xuất dược phẩm, nơi yêu cầu vệ sinh và niêm phong cao là cần thiết,Các niêm phong cơ học hai mặt của hộp mực được sử dụng để đảm bảo rằng quá trình sản xuất không bị ô nhiễmChúng được áp dụng trong các thiết bị như lò phản ứng dược phẩm và máy ly tâm để niêm phong chất lỏng quy trình và duy trì chất lượng sản phẩm.
5.3 Ngành công nghiệp thực phẩm và đồ uống
Để đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt của ngành công nghiệp thực phẩm và đồ uống, các niêm phong cơ học này được sử dụng trong máy bơm và máy trộn để chế biến thực phẩm và đồ uống.Việc sử dụng vật liệu cấp thực phẩm trong niêm phong cơ học đảm bảo rằng không có sự ô nhiễm của các sản phẩm trong quá trình sản xuất.
5.4 Công nghiệp sản xuất điện
Trong các nhà máy điện, chúng được sử dụng trong các máy bơm cho nước nạp nồi hơi, nước làm mát và các hệ thống khác.Độ tin cậy cao và tuổi thọ lâu dài của các niêm phong cơ học hộp mực mặt hai đầu có thể đảm bảo hoạt động ổn định của thiết bị sản xuất điện.
6Bảo trì và biện pháp phòng ngừa
6.1 Kiểm tra thường xuyên
Kiểm tra thường xuyên tình trạng rò rỉ của niêm phong cơ học. một lượng nhỏ rò rỉ là bình thường trong thời gian chạy, nhưng nếu rò rỉ vượt quá giá trị được chỉ định,nó cho thấy có thể có vấn đề với niêm phong cơ học, chẳng hạn như mài mòn mặt niêm phong hoặc hư hỏng các thành phần elastomer.
6.2 Lôi trơn và làm mát
Đảm bảo bôi trơn và làm mát phù hợp của niêm phong cơ học.và nhiệt độ nên được theo dõi và điều chỉnh thường xuyênNgoài ra, nếu niêm phong cơ học được sử dụng trong môi trường nhiệt độ cao, nên thực hiện các biện pháp làm mát hiệu quả để ngăn ngừa quá nóng của các thành phần niêm phong.
6.3 Thay thế các bộ phận bị mòn
Khi mặt niêm phong hoặc các thành phần khác bị mòn nghiêm trọng, chúng nên được thay thế kịp thời.Nên sử dụng các bộ phận thay thế gốc của nhà sản xuất để đảm bảo hiệu suất và độ tin cậy của niêm phong cơ học.
Tóm lại, dấu ấn cơ khí hộp mực mặt hai đầu, với hiệu suất niêm phong tuyệt vời, cài đặt dễ dàng, và phạm vi rộng các thông số áp dụng,đóng một vai trò quan trọng trong các quy trình công nghiệp khác nhauHiểu được các thông số và đặc điểm của nó là rất cần thiết cho việc lựa chọn, lắp đặt, vận hành và bảo trì chính xác.do đó đảm bảo hoạt động an toàn và hiệu quả của thiết bị công nghiệp.
